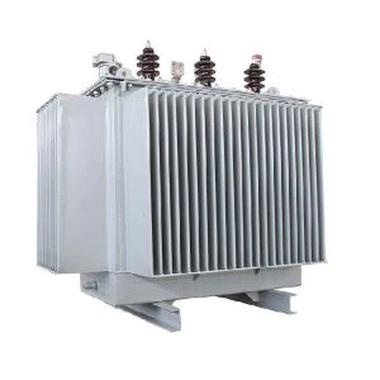

25/0.4KV Croí-Chlaochladán Ola Éamhorfach

25/0.4KV croí-chlaochladán éagruthach ola

Tá claochladáin Dáilte Ola ar cheann de na trealaimh thábhachtacha i soláthar cumhachta agus córais dáileacháin fiontair tionscail agus mianadóireachta agus foirgnimh shibhialta. Laghdaíonn siad an voltas líonra de 10 (6) kV nó 35kV go dtí an voltas bus 230/400V a úsáideann úsáideoirí. Tá an táirge oiriúnach le haghaidh AC 50 (60) Hz, trí phas uasmhéid cumas Ainmchlár 2500kVA (aon phas uasmhéid acmhainn Ainmphláta 833kVA, ní mholtar claochladán aon phas go ginearálta), agus is féidir é a úsáid laistigh (amuigh faoin aer). Nuair a bhíonn an cumas 315kVA nó níos lú, is féidir é a shuiteáil ar an cuaille. Níl an teocht chomhthimpeallach níos airde ná 40 céim, nach bhfuil níos ísle ná -25 céim, is é an meánteocht uasta laethúil 30 céim, is é 20 céim an meánteocht uasta bliantúil, agus níl an taiseachas coibhneasta níos mó ná 90% (comhthimpeallach). Is é an teocht 25 céim ), Ní bheidh an airde níos mó ná 1000m. Mura gcomhlíonann sé na coinníollacha úsáide thuas, ba cheart coigeartuithe cuóta cuí a dhéanamh de réir fhorálacha ábhartha GB6450-86.

stair forbartha

Is leacht peitriliam atá bunaithe ar pheitriliam é ola claochladáin a bhfuil an cumas dócháin aige agus a bhfuil míbhuntáistí comhshaoil ​​aige. Mar gheall ar fheidhmíocht den scoth agus ar phraghas íseal ola claochladáin, áfach, tá formhór mór na gclaochladán cumhachta fós ag úsáid ola claochladáin mar mheán inslithe agus fuaraithe.

Ag deireadh an 19ú haois, thosaigh claochladáin ag baint úsáide as ola claochladáin mar mheán inslithe agus fuaraithe, rud a fhágann gur tháinig claochladáin tumtha ola chun cinn. Chomh maith le stóráil nádúrtha flúirseach agus praghsanna íseal, baineadh úsáid as ola claochladáin go forleathan mar gheall ar a saintréithe seo a leanas.

1) Nuair a úsáidtear é i gcomhar le hábhair snáithíní, tá an fheidhmíocht inslithe maith, rud a d'fhéadfadh achar inslithe a laghdú agus costais a laghdú.

2) Tá slaodacht íseal agus feidhmíocht aistrithe teasa maith ag ola claochladáin.

3) Is féidir leis an croí iarainn agus an foirceannadh a chosaint go héifeachtach ó thionchar na taise san aer.

4) Cosain páipéar inslithe agus cairtchlár ó ghníomh ocsaigine, laghdaigh dul in aois na n-ábhar inslithe, agus leathnaigh saol seirbhíse na gclaochladáin.

Ach amháin i gcás roinnt claochladáin bheaga agus mheánmhéide sainchuspóireacha agus claochladáin gáis, úsáideann formhór mór na gclaochladáin mhóra agus mheánmhéide fós ola claochladáin mar mheán fuaraithe agus inslithe.

Tá grád friotaíochta teasa A agus teocht oibriúcháin fhadtéarmach de 105 céim ag insliú claochladáin atá líonta le ola claochladáin.

rangú

Difreáil céime

Is féidir é a roinnt ina chlaochladáin trí phas agus claochladáin aon-chéim. I gcórais chumhachta trí chéim, úsáidtear claochladáin trí chéim go ginearálta. Nuair a bhíonn an cumas ró-mhór agus teoranta ag coinníollacha iompair, is féidir trí chlaochladán aon phas a úsáid freisin i gcórais chumhachta trí phas chun grúpaí claochladáin a fhoirmiú.

Difreáil foirceannadh

Is féidir é a roinnt ina claochladáin dé-foirceannadh agus claochladáin foirceannadh triple. De ghnáth, is claochladáin foirceannadh dúbailte iad claochladáin, a bhfuil dhá foirceannadh ar an gcroílár iarainn, is é ceann an foirceannadh bunaidh agus is é an ceann eile an foirceannadh tánaisteach. Is claochladán trí foirceannadh é claochladán le cumas níos mó (os cionn 5600 kVA) a úsáidtear chun trí línte tarchurtha voltais éagsúla a nascadh. I gcásanna speisialta, tá claochladáin Satons ann freisin a úsáideann níos mó foirceannadh.

Aicmiú struchtúrach

Is féidir é a roinnt ina claochladáin croí-chineál agus claochladáin cineál bhlaosc. Má tá an foirceannadh fillte timpeall an chroí iarainn, is claochladán croí iarainn é; Má tá an croí iarainn fillte timpeall imeall na foirceannadh, is claochladán bhlaosc iarainn é. Níl an dá struchtúr ach beagán difriúil agus níl aon difríocht bhunúsach acu i bprionsabal. Is cineál croí iarainn iad claochladáin cumhachta.

Is éard atá sa chlaochladán go príomha ná croí iarainn, foirceannadh, umar ola, coimeádán, muinchille inslithe, changer sconna, agus sealaíochta gáis.

1. Croí iarainn

Is é an croí iarainn an chuid ciorcad maighnéadach de chlaochladán. Le linn oibríochta, déantar caillteanas hysteresis agus caillteanas sruth eddy chun teas a ghiniúint. Chun caillteanas teasa a laghdú agus méid agus meáchan a laghdú, tá an croí iarainn comhdhéanta de leatháin chruach sileacain atá dírithe ar ghráin fuar-rollta le comhéifeacht seoltacht maighnéadach ard níos lú ná 0.35mm. De réir socrú na foirceannadh sa chroí iarainn, tá dhá chineál ann: cineál croí agus cineál bhlaosc.

I gclaochladáin mór-acmhainne, d'fhonn a chinntiú go bhféadfaidh an teas a ghintear trí chaillteanas an chroí iarainn a iompar go hiomlán ag an ola inslithe le linn cúrsaíochta, d'fhonn éifeacht fuaraithe maith a bhaint amach, is minic a shuiteáiltear bealaí ola fuaraithe sa chroí iarainn. .

2. Foirceannadh

Is comhpháirteanna lárnacha den chlaochladán iad an foirceannadh agus an croí iarainn. Mar gheall ar fhriotaíocht na foirceannadh féin nó an fhriotaíocht teagmhála ag na hailt, is eol ó dhlí Joule go ngintear teas. Mar sin, ní féidir leis an bhfoirceannadh sruth níos airde ná an sruth rátáilte a rith ar feadh i bhfad. Ina theannta sin, agus sruth gearrchiorcaid á rith, ginfear fórsa leictreamaighnéadach suntasach ar an bhfoirceannadh agus déanfaidh sé damáiste don chlaochladán. Tá dhá chineál bunúsach foirceannadh ann: comhlárnacha agus forluiteacha.

Is iad na príomh-lochtanna a bhaineann le foirceannadh an claochladáin ná ciorcaid ghearr idir cas agus gearrchiorcaid go dtí an cásáil. Tarlaíonn gearrchiorcaid idirthurais go príomha mar gheall ar aosú inslithe, nó damáiste meicniúil don insliú le linn ró-ualach an claochladáin agus trí chiorcaid ghearr. Nuair a thiteann an leibhéal ola taobh istigh den chlaochladán, rud a fhágann go bhfuil an foirceannadh ag nochtadh an leibhéal ola, is féidir ciorcaid ghearr a bheith ann freisin; Ina theannta sin, nuair a bhíonn ciorcad gearr tríd, mar gheall ar an éifeacht forshrutha, dífhoirmíonn an foirceannadh, ag déanamh damáiste meicniúil don insliú, agus is cúis le ciorcaid ghearr idir cas. Nuair a bhíonn gearrchiorcad idir cas ann, féadfaidh an sruth laistigh den foirceannadh gearrchiorcad a bheith níos mó ná an luach rátáilte, ach ní fhéadfaidh an sruth foirceannadh iomlán a bheith níos mó ná an luach rátáilte. Sa chás seo, gníomhóidh an chosaint gáis, agus i gcásanna tromchúiseacha, gníomhóidh an gléas cosanta difreálach freisin. Is é an chúis atá le ciorcad gearr sa chásáil freisin mar gheall ar aosú inslithe, taise ola, titim leibhéal ola, nó tintreach agus overvoltage le linn oibriú. Ina theannta sin, nuair a tharlaíonn ciorcad gearr, d'fhéadfadh dífhoirmiúchán an fhoirceanta de bharr forshrutha a bheith ina chúis le ciorcad gearr sa chásáil. Nuair a bhíonn ciorcad gearr chuig an chásáil, is gnách gurb é gníomh an fheiste cosanta gáis agus an gníomh cosanta talún.

3. Umar breosla

Tá an comhlacht (foirceannadh agus croí iarainn) de chlaochladán tumtha ola suiteáilte in umar líonadh le ola claochladáin, atá táthaithe le plátaí cruach. Tá an umar ola de chlaochladáin mheánacha agus beaga comhdhéanta de bhlaosc bosca agus clúdach bosca. Cuirtear an comhlacht claochladáin taobh istigh den bhlaosc bosca, agus is féidir an clúdach bosca a oscailt chun an comhlacht a ardú le haghaidh cothabhála.

Aicmiú fuaraithe inslithe

Is féidir é a roinnt ina chlaochladáin tumtha ola agus claochladáin cineál tirim. D'fhonn na coinníollacha inslithe agus fuaraithe a fheabhsú, déantar croí iarainn agus foirceannadh an claochladáin a thumadh le chéile san umar ola a líonadh le ola claochladáin. I gcásanna speisialta, mar lampaí sráide agus soilsiú mianach, úsáidtear claochladáin tirim freisin.

Cineál tumtha ola

1. Claochladáin tumtha ola neamhiata: go príomha lena n-áirítear S8, S9, S10 agus táirgí sraithe eile, a úsáidtear go forleathan i bhfiontair thionsclaíocha agus mianadóireachta, talmhaíocht agus foirgnimh shibhialta.

2. Claochladáin tumtha ola dúnta: go príomha lena n-áirítear S9, S9-M, S{10-M agus sraith eile táirgí, a úsáidtear go coitianta in áiteanna ina bhfuil ard-thruailliú ola agus substaintí ceimiceacha sna tionscail peitriliam agus ceimiceacha.

3. Claochladáin ola tumtha séalaithe: ar fáil go príomha i BS9, S9-, S10-, S11-MR, SH, SH12-M agus sraith eile táirgí, is féidir a úsáid le haghaidh dáileadh cumhachta in áiteanna éagsúla ar nós fiontair tionscail agus mianadóireachta, talmhaíocht, agus foirgnimh shibhialta.

Ina theannta sin, tá claochladáin speisialta éagsúla ann chun críocha sonracha. Mar shampla, claochladáin ardvoltais le haghaidh tástála, claochladáin le haghaidh foirnéisí leictreacha, claochladáin le haghaidh táthú agus claochladáin do chiorcaid thyristor, claochladán voltais agus claochladán reatha le haghaidh ionstraimí tomhais.

Saintréithe feidhmíochta

a. Glacann foirceannadh íseal-voltais claochladáin tumtha ola go ginearálta struchtúr sorcóireach le foirceannadh scragall copair, ach amháin i gcás sreanga copair le cumas beag; Glacann an foirceannadh ardvoltais struchtúr sorcóireach ilchiseal, rud a chinntíonn dáileadh cothrom casadh aimpéar, sceitheadh ​​íseal maighnéadach, neart meicniúil ard, agus friotaíocht láidir gearrchiorcaid.

b. Glacann an croí iarainn agus an foirceannadh bearta ceangail, agus tá na codanna ceangail ar nós airde agus stiúir ísealvoltais an fheiste feistithe le cnónna frithscaoilte féinghlasála. Glacann siad croí-struchtúr neamhchrochta agus is féidir leo bumps iompair a sheasamh.

c. Déantar an coil agus an croí iarainn a thriomú i bhfolús, agus déantar an ola claochladáin a scagadh agus a instealladh ag baint úsáide as próiseas bhfolús chun an taise taobh istigh den chlaochladán a íoslaghdú.

d. Glacann an umar ola plátaí rocach, a bhfuil feidhm análaithe acu chun cúiteamh a dhéanamh ar athrú toirte ola de bharr athruithe teochta. Dá bhrí sin, níl umar stórála ola ag an táirge seo, rud a laghdaíonn airde an claochladáin ar ndóigh.

e. Mar gheall ar athsholáthar an umar stórála ola le leatháin roctha, tá an ola claochladáin scoite amach ón taobh amuigh, rud a chosc go héifeachtach ar iontráil ocsaigine agus uisce, rud a d'fhéadfadh laghdú ar fheidhmíocht inslithe a bheith mar thoradh air.

f. Bunaithe ar na cúig phointe feidhmíochta thuas, cinntíonn sé nach dteastaíonn athsholáthar ola ar an gclaochladán tumtha ola le linn gnáthoibríochta, ag laghdú go mór costas cothabhála an claochladáin agus ag leathnú a shaol seirbhíse.

Príomhphointí roghnúcháin

Íosluchtaigh nádúr

1) Nuair a bhíonn líon mór ualaí bunscoile nó tánaisteacha ann, tá sé inmholta dhá chlaochladán nó níos mó a shuiteáil. Nuair a bhíonn ceachtar den dá chlaochladán dícheangailte, is féidir le cumas na gclaochladán atá fágtha freastal ar thomhaltas leictreachais ualaí príomhúla agus tánaisteacha. 1, Ba cheart an t-ualach tánaisteach a chomhchruinniú oiread agus is féidir agus níor chóir go mbeadh sé ró-scaipthe.

2) Nuair a bhíonn an cumas ualaigh séasúrach mór, ba cheart claochladáin speisialta a shuiteáil. Mar shampla, ualach na n-oiriúntóirí aer agus na reoiteoirí i bhfoirgnimh shibhialta móra, agus an t-ualach a bhaineann le téamh leictreach a théamh.

3) Nuair a bhíonn an t-ualach tiubhaithe mór, ba cheart claochladáin speisialta a shuiteáil. Ar nós trealamh teasa mór, meaisíní móra X-gha, foirnéisí stua leictreacha, etc.

4) Nuair a bhíonn an t-ualach soilsithe mór nó nuair a bhíonn claochladán roinnte le haghaidh cumhachta agus soilsithe ag cur isteach go mór ar chaighdeán an soilsithe agus ar shaol an bholgáin, is féidir claochladán soilsithe tiomnaithe a shuiteáil. Go ginearálta, roinneann cumhacht agus soilsiú claochladán.

Timpeallacht úsáide

Faoi ghnáthchoinníollacha meánacha, is féidir claochladáin tumtha ola nó claochladáin de chineál tirim a roghnú, mar shampla fostáisiún leictreach neamhspleách nó ceangailte d'fhiontair thionsclaíocha agus mhianadóireachta, talmhaíocht, agus fostáisiún neamhspleách Leictreach do cheantair chónaithe. I measc na gclaochladáin atá ar fáil le roghnú tá S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Timpeallacht teochta

① Cobhsaíocht fhadtéarmach a choinneáil ag teocht 220 céim

② In ann oibriú gearrthéarmach a sheasamh ag teocht 350 céim

③ Feidhmíocht chobhsaí a choinneáil thar raon leathan teochta agus taise

④ Ag teocht 250 céim, ní leá, ní shreabhfaidh, ná ní thacóidh sé le dócháin

⑤ Ní scaoilfear aon gháis tocsaineacha nó creimneach ag teocht 750 céim

Riachtanais suiteála

1. Ba chóir go mbeadh rian bunús an claochladáin cothrománach, agus ba cheart go mbeadh fána de 1-1.5% ag an gcoimeádán ola.

2. Ba chóir claochladáin a threisiú.

3. Níor cheart go gcuirfeadh luaidhe príomhúil agus tánaisteach an claochladáin strus ar an bushing.

Tá an bhlaosc claochladán ceangailte go daingean leis an bpointe neodrach agus leis an bhfeiste talún chun trionóid 800KVA a fhoirmiú (seal sealaíochta gáis a shuiteáil).

tréith

buntáiste

1. Tá insliú maith agus seoltacht theirmeach ag ola claochladáin, agus tá ola claochladáin saor.

2. Is féidir leis an fhadhb a réiteach maidir le diomailt teasa ardchumais agus insliú ardvoltais i gclaochladáin.

míbhuntáiste

1. Tá inadhainteacht ag ola claochladáin agus féadfaidh sé dó agus pléascadh nuair a bhíonn lasracha ann

2. Tá ola claochladáin díobhálach do shláinte an duine

3. Is gá iniúchadh rialta a dhéanamh ar ola claochladáin

4. Tá feidhmíocht séalaithe claochladáin tumtha ola bocht agus ba cheart go mbeadh sé in aois, rud a fhágann go bhfuil sceitheadh ​​ola mór sa suíomh oibriúcháin, rud a chuireann isteach ar oibriú sábháilte trealaimh agus a dhéanann difear don chomhshaol freisin.

5. Tá leibhéal inslithe claochladáin tumtha ola íseal, agus déantar iad a dhearadh agus a mhonarú de réir insliú Aicme A





























C5: An bhfuil OEM/ODM ar fáil?

A: Sea, tá! Is féidir ár gcuid táirgí a shaincheapadh. Tá foirne deartha agus innealtóra againn, is féidir linn táirgí a shaincheapadh de réir líníocht nó riachtanais na gcustaiméirí.



C6: An monaróir nó an chuideachta thrádála tú?
A: Tá muid sa mhonarcha, Mar mhonaróir 100% gairmiúil le taithí monaróir 20 bliain, d'fhéadfaimis táirgí a tháirgeadh de réir riachtanais na gcustaiméirí agus d'fhéadfaimis cáilíocht na dtáirgí a rialú 100%.



C7: An féidir an praghas a chaibidil?

A: Tá, tá an praghas soshannta. Is féidir é a athrú de réir do chainníochta nó do phacáiste



C8: Cad mar gheall ar an iniúchadh?

A: Tá an córas iniúchta iomlán againn ó amhábhar go dtí táirgí deiridh lena n-áirítear tástáil ardú teochta, tástáil cineál seoltóir tástála spraeáil salainn, tástáil saoil mheicniúil.



C9: Cad é téarmaí íocaíochta?

A: Tá TT, Paypal, Western Union, dearbhú trádála Alibaba agus L / C inghlactha. 30% T/T roimh ré, cothromaíocht 70% roimh loingsiú.



C10: Cad é an tseirbhís a thairgeann an chuideachta?

A: Tá an fhoireann innealtóra ghairmiúil againn ar féidir leo an múnla a dhearadh agus a fhorbairt chun riachtanais éagsúla custaiméirí a bhaint amach.

Tá an fhoireann díolacháin againn freisin chun seirbhís mhaith a thairiscint ón réamhdhíol go dtí an iar-díol.





De ghnáth déantar an táirge seo a shaincheapadh.
Tá muid ag monaróir agus tá roinn theicniúil ghairmiúil againn ar féidir leo réitigh a dhearadh agus a sholáthar de réir riachtanais an chustaiméara.
Cliceáil ar an gcnaipe thíos chun an fhaisnéis a sheoladh chugainn, agus déanfaidh ár bpearsanra díolacháin teagmháil leat chun na líníochtaí dearaidh a sholáthar duit



Seo ár samplaí custaiméirí le haghaidh do tagartha

Custaiméir Úisbéiceastáin

Bileog sonraí N céim 2-A: Trasfhoirmeoir H61 33 kV/400V de 160 kVA

AINMNITHE	S AONAID	SONRAÍ SONRACHA	SONRAÍ IARRTHÓIRÍ
Déantóir		Le cur in iúl
Caighdeán tagartha		IEC 60076
Cineál		Céim
CBL		Hermetic
Forghníomhú		Tropicalized
Tréleictreach		Ola saor ó PCB
Suiteáil		Ar cuaille
Teocht chomhthimpeallach oibriúcháin	céime	45
Minicíocht rátáilte	Hz	50
Cumhacht rátáilte	kva	160
Bunvoltas rátáilte	Kv	33
Leibhéal leithlis a shanntar don bhunscoil	Kv	36
Líon na gcéimeanna sa bhunscoil		03
Voltas tánaisteach	V	400/230
Raon coigeartaithe voltais ar an taobh M nuair nach bhfuil sé ualaithe	%	±2.5
Cúpláil		Éin11
Voltas ciorcad gearr	%	4 - 4.5
Méid neodrach le haghaidh ualach amháin	%	100
Caillteanais uasta i bhfolús	W	230 – 460
Caillteanais mar gheall ar ualach Maxi	W	1450 - 2350
Teocht ola uasta seasta-stáit	céime	55
Teocht uasta na foirceannadh i riocht seasta	céime	60
Ábhar foirceannadh		Copar leictrealaíoch
Uasleibhéal torainn	Db	52
Sealbhú minicíochta tionsclaíoch 50Hz, 1 min	Kv	50 - 70
Friotaíocht tonn turrainge (1.2/50 miocrón)	Kv	125 - 170
Fuarú		ONAN
Ainmchlár		01
Ceangal talamh		01
Toisí Airde/leithead/doimhneacht	mm x mm x mm	1200 X 1050 X 710
Mais iomlán an claochladáin lena n-áirítear ola	KG	400
Mais ola	KG	90
Péinteáil
		Tropicalized agus frith-meirge
		Sraitheanna
		Ceanglóir
		Dath
		Pleananna agus léaráidí teicniúla le cur ar fáil.
